EV9000系列高端处理器系统

“evwall引领下一代万兆架构显示墙处理器系统。

它在大屏显示系统中处于系统的信号枢纽位置,是大屏显示系统CPU核心设备,是超大型控制室处理器。

“EV9000,独家采用万兆并行数字化图形处理显示系统,是以分布式并行计算集群为基础,显示信号全数字采集,全数字交换高速传输,依靠其强大的并行计算能力实现了海量数据的可视化,支持高清、全高清、超高清信号的显示,支持实时动态数据交互。是整个显示墙行业内迄今为止最大规模拼接、最迅速、最强大的显示墙处理器!引领行业权威的最强、最佳的解决方案。Graphics King 9000现已隆重发布,引领下一代万兆架构显示墙处理器系统的扛鼎之作。

“拥有无以伦比的超级带宽, 具备GK 8000所有的功能性能外,Graphics King 9000 还具备可以完全傲视所有其他竞争对手,全面满足所有项目的应用要求。

由资深团队多年极力打造,EV9000以极其稳定品质以满足最为苛刻的项目的要求。





EV9000 显示处理器系统8大理由

引领下一代万兆高速交换架构拼接显示系统

  • EV9000,系统内部设备间数据传输实现万兆或双万兆全交换,实现信号输入到输出万兆或双万兆全交换架构设计,保证数据传输流畅,可以在最短时间内到达任意一个显示屏;
  • 超高带宽保证信号无损传输,还原真实的显示效果,实时、安全、稳定、极致的超强性能。



超强大的海量数据图像信息接入处理能力,完美色彩呈现

  • 对性能要求高的超大型控制室,提供最全面的多种格式信号源接入能力,全数字信号可以直接接入,实现任意解析度的输入信号实时同步采集,实时同步传输,实现点对点显示各种视频、媒体文件、应用软件程序、PDF/PPT文件、文档资料、图文数据等,无失真、无锯齿、无延时清晰显示;
  • 具备10亿及至数百亿像素超高分辨率图片、矢量信号,如卫星照片、遥感照片、合成图像、GIS(地理信息系统)/PGIS(三维警用信息系统平台)/SCADA(电力监控系统)/SIG(信号调试系统)/ATS(列车自动行车监控调度系统)/EMCS(设备与环境监控系统)/防灾报警系统(FAS)/DPMS(调度生产管理信息系统)/DMIS(南瑞调度生产管理信息系统)/TMR(电能量计量系统)/EMS(能量管理系统)/DMS(配电管理系统)/AGC(自动发电控制)等矢量图像信号接入和无损显示能力;
  • 图像窗口可任意缩放、移动、跨屏和叠加(窗口叠加层数量不限制),并可通过互感设备进行实时交互调整;色彩锐丽、艳丽、生动逼真。



真正点对点全屏幕帧同步,端到端的控制室解决应用方案

  • 系统计算资源云分布,通过主、副节点调度的分布式并行计算,保证实时、数据无损传输针对各种可视化应用;
  • 提供全屏幕帧同步信号采集、点对点帧同步输出显示,帧率可以达到60fps;
  • 原厂商提供从信号采集、传输、分发、显示、应用到控制室设计一揽子解决方案服务提供商。



极致的性能

  • 采用独家万兆架构技术——拼接无限制,320屏全屏刷新速度≤500ms、超高清视频、超高分3D动态流畅显示——震慑、实时、同步;



多组显示墙屏幕联动

  • 显示信号通过“万兆桥组件”,实现在局域网或者互联网上的一对多传输、多对一传输,不同地点、楼层的显示墙可以共享显示资源,也可以对多个地点的显示系统进行交互控制,实现联动。



极高的扩展性、开放性、安全性、可靠性的系统

  • 系统采用分布式并行计算集群架构,可根据需求任意扩展规模;
  • 提供开放的、跨平台的、线程安全的编程接口API,用户的应用程序可以通过简单的调用API函数实现直接在大屏上显示;
  • 提供跨平台的信号采集程序,可以将WINdows、Linux、Unix等操作系统上的应用程序运行结果或桌面无损实时显示在大屏上;
  • 工业服务器级器件+关键部件冗余+全万兆交换架构+丰富成熟稳定桌面式系统。



友好的人性化交互操作

  • 跨平台的用户管理控制界面UI,支持多设备运行、集中控制、多业务统一管理、一键式触控联动协同——易操作、人性化、智能化;支持WIN8、LINUX、IOS、Android等主流操作系统,如:电脑PC、Ipad、Surface、智能手机等;支持同时多个用户进行交互式控制、授权认证级别管理、业务系统分区控制显示等。



硬件板卡、驱动程序、应用控制系统全部独立自主开发,拥有核心技术、自主知识产权

  • EVWALL易拼接系统的所有硬件与软件在设计上形成一个密不可分的整体,拥有一个紧密联系的系统架构,从而实现最佳功能与最优性能;
  • 中淦拥有强大的配套产品组合以及完整的专业研发团队,这些优势是任何第三方集成商与成品板卡或者组件提供商都无法达到的;
  • 本土化服务,源码级深度技术支持,原厂商软硬件开发工程师现场协助解决问题,全方位多模式服务!为行业内提供最佳的解决方案,全面满足所有项目的应用要求;
  • 中淦作为显示墙控制中枢的显示控制系统解决方案商,为行业内提供最佳的显控应用解决方案,全面满足所有项目的应用需求,为您的大屏应用控制中心提供持久稳定高效强大的动力。




分布式处理器系统不仅颠覆了传统图像拼接控制器产品方案的最佳替代应用方案,其更具有将最前沿的网络技术、多媒体、信息网络共享技术、最新的信息化理念:云概念、物联网、移动互联网、实时信息网络与传统的大屏专业视听系统完美融合的创新特征。

广泛应用于智慧城市、公安、交通、电力、水利、国防、能源、政府等行业,完美解决视频调度指挥中心显示墙与决策室、分析调研室、会商室等显示墙之间的全屏信息同步显示,有利于决策室领导决策指挥、调度、同墙多模观演,有助于控制中心人员接受指令、准确判断,同时真正意义上做到前端信号系统、显示系统、控制系统、决策机构互相调度与备份。



智能交通行业三网融合显示应用




电力行业配网自动化显示应用





智慧城市项目应用


    独创先进的分布式网络架构与PCI Express3.0总线架构无缝结合技术

  • EVWALL分布式处理器采用最前沿的网络技术标准,传输带宽达到10Gbps、1000M/100M/10Mbps等,分布式架构,组网灵活方便;尖端的第三代PCI Express总线技术标准,系统带宽达到惊人的1000T Gbps、256T Gbps、450Gbps、320Gbps、192Gbps等;系统每个机箱、每个节点模块都是真正的无阻塞传输架构,提供绝佳的系统扩展性和显示速度,这足以支持大屏幕显示墙的任何配置及应用需求。


  • 世界顶级厂商GPU图形处理器技术方案

  • 业界独家采用最先进的NVIDIA或AMD(ATI)高性能桌面GPU图形处理器技术,世界级厂商参与核心部件多屏显卡的研发与推广应用,汇流排支持PCI Express3.0总线技术标准,性能与最高图像品质融汇在一块高性能而节能的显卡当中;独创图形拼接同步技术(ESYNC)的分布式节点机图像处理系统,所有的输出图像都被自适应垂直同步技术,以消除帧速率卡顿和屏幕像素撕裂效果;无缝过渡的动态精细度, 实现前所未有的画面清晰度、流畅的视频、准确的颜色以及精确的图像缩放。


  • 高效、高品质的图像缩放技术

  • 采用NVIDIA(AMD)图形处理器(GPU)的并行计算能力,结合了高清视频解码加速和后处理功能,先进的时间抗锯齿 (TXAA) 与快速近似抗锯齿 (FXAA),可以提供前所未有的画面清晰度、流畅的视频、准确的色彩与影片和视频内容的精确图像缩放;在保持画面清晰的情况下,把高分辨率影片和视频缩小到低分辨率清晰显示;在保持图像细节的情况下,还可提供视频的放大清晰显示;通过边缘增强技术,在线条和对象周围提供较高的对比度使影片图像更清晰,有效消除锯齿边缘及马赛克。


  • 网络信号输入

  • 高速普通桌面网络信号输入:支持局域网连接的任何一台图形工作站、计算机(电脑PC)的桌面信号。
  • 网络超高清媒体信号输入:独创的网络超高清片源播放技术,支持超高清片源(1920×1080P、2K(2048×1536)、4K、4K×2K等分辨率片源)经由网络高清媒体服务软件通过网络传送到多屏处理器播放后以超高分辨率图像上显示墙显示。这个网络超高清流媒体文件播放技术的显示效果,与传统的工作站或计算机播放超高清片源后通过VGA\DVI\HDMI\SDI信号采集方式拉伸放大显示相比较,实现前所未有的画面清晰度,图像不丢帧,色彩更艳丽。
  • 网络超高分辨率信号输入:支持局域网连接的图形工作站、计算机(电脑)输出的超高分辨率矢量图像快速显示,完美解决GIS、GPS、SIG、SCADA、DCS、ATS、EMCS、ALI、AVLS、EMS、TMR、DMIS、FAS、GRIDS等系统的显示方案。

  • 数字IPC视频信号输入

  • 支持海量的数字IPC视频信号输入,采用优化的解码算法来解码压缩的视频流信号,能最大限度地利用显示墙控制器系统资源;支持一系列的网络摄像机、NVR/DVR/DVS/NVS及视频综合软件;支持的视频编码标准包括H.264、MPEG-4/2、MJPEG;实现智能化网络视频联动的大屏幕系统调度监控和综合管理显示平台。


  • RGB信号输入(DVI\HDMI\VGA\SDI)

  • 输入数量不限制,海量支持VGA、DVI、HDMI、YCRCB、SD/HD/3G-SDI信号输入。


  • VIDEO视频信号输入

  • 输入数量不限制,采用3D降噪、动态补偿去隔行技术,画面细腻、清晰,有丰富的层次感和真实感;支持PAL\NTCS\SCREM三种制式信号的采集。

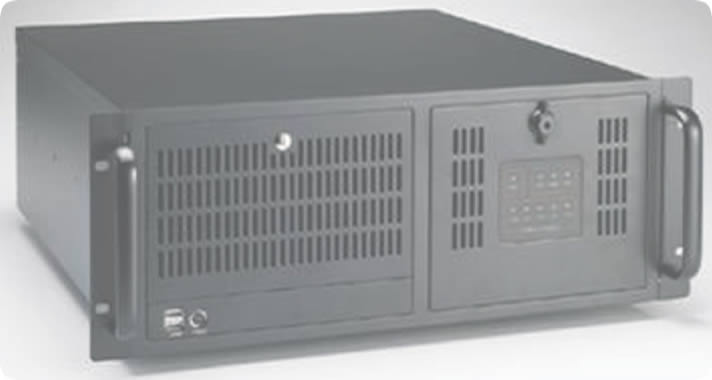

分布式并行计算集群:DVI输出处理器


规格名称 DVI输出处理器
主机箱硬件规格描述
CPU处理器 Intel Xeon 至强E系列八核二十线程及以上,三缓级存:15M及以上
系统内存 标准配置16GB,可选16GB以上
扩展插槽 多个PCI Express 3.0 ×16插槽(可增加多个扩展系统机箱N个插槽)
PCI Express交换总线 第三代PCI Express标准,无阻塞架构
硬盘 2个240GB,SSD固态硬盘,SATA,1+1相互冗余备份
光存储 标准DVD-ROM
网络接口 标准的10/100/1000Mbps RJ45接口,可扩展多个网卡
USB输入设备 104键盘,滑轮鼠标
图形卡
显存 每双头图形卡2GB/4GB及以上 DDR5
图形处理器(GPU) NVIDIA(英伟达):GeForce GT 610~GTX Titan Black
CUDA流处理器核心数量 48~2880
全新的抗锯齿技术 FXAA与TXAA抗锯齿功能令锯齿边缘变得光滑,生成优美的光滑线条,闪电般迅速、高质量的抗锯齿技术能够以最高倍速的采样率消除锯齿边缘
自适应垂直同步技术 自适应垂直同步,以消除帧速率迟滞和屏幕撕裂效果
分辨率 数字:每输出640×480到2560×1600
模拟:每输出640×480到2048×1536
色深 每像素32位
输出信号 DVI-I接口,支持单/双链路DVI
汇流排支持 PCI Express3.0
数字IPC流媒体视频输入
IPC输入 数量没有限制
流媒体视频编码标准 H.265、H.264、MPEG-4、MPEG-2、MJPEG
IP流媒体视频分辨率 支持QCIF、CIF、HALFD1、D1、720p、960p、1080p及以上
输入接口 RJ45,千兆以太网口带宽
网络超高清流媒体信号输入
流媒体文件格式 TS、MPG、M2TS、AVI、MOV、MKV、H.264、WMV、RMVB、MP4、VOB/DVD等
视频源分辨率 480p、720i、720p、1080i、1080p、2K、3K、4K、5K、4K×2K等片源分辨率,及其他宣传片、演示片、动态片源分辨率
输入接口 RJ45,千兆以太网口带宽
电脑桌面网络信号输入
输入 计算机、工作站、电脑桌面信号,数量不限制
分辨率 640×480~2560×1600或更高分辨率
刷新率 工作桌面显示刷新速度45帧/秒
输入接口 RJ45,千兆以太网口带宽
网络超高分辨率矢量图信号输入
输入数量 图形工作站与服务器桌面超高分辨率网络矢量信号,数量不限制
超高分辨率 M×N显示墙叠加分辨率点对点显示超高分辨率矢量
行业应用解决方案 完美解决GIS、GPS、SCADA、DCS、SIG、ATS、EMCS、ALI、AVLS、EMS、TMR、DTS、DMIS、FAS等软件系统超高分辨率矢量图像显示(组态软件)
输入接口 RJ45,万兆或者千兆以太网口带宽



SDI输入节点

  • 输入数量:一台SDI输入节点支持4路SD/HD/3G-SDI信号输入
  • 输入接口:BNC接口
  • 输入格式:支持SD/HD/3G-SDI标准 SMPTE 259M, SMPTE 292M和 SMPTE 424M信号
  • 输入分辨率:支持720p、1080i、1080p@30/50/60Hz
  • 输出接口:2个RJ45接口
  • 总线带宽:2个1000Mbps千兆以太网口
  • 视频编码:H.264、MPEG-4/2、MJPEG
  • 运行环境:工作温度:-10-50度,建议最佳工作温度22+-5度,湿度:5%-90%,无冷凝

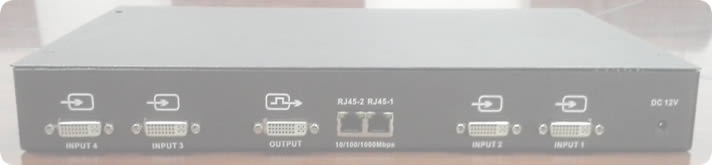

DVI/HDMI/VGA输入节点

  • 输入数量:一台DVI/HDMI/VGA输入节点支持4路VGA/DVI/HDMI/YCRCB输入
  • 输入接口:DVI-I接口,适合数字和模拟,包括DVI-D和HD15适配器
  • 输入格式:具有任何同步类型的RGB、RGBHV、RGBs、RGsB,分量视频YUV、YPbPr、YCbCr,数字DVI信号、HDMI信号;
  • 输入分辨率:支持640×480~1920×1200;高清分量576p@50Hz、480p@60Hz、720p@60Hz、1080i@50/60Hz、1080p@30/50/60Hz;
  • 像素率:数字165MHz
  • 色彩深度:每像素16位、24位、32位
  • 输出接口:2个RJ45接口
  • 总线带宽:2个1000Mbps千兆以太网口
  • 视频编码:H.264、MPEG-4/2、MJPEG
  • 运行环境:工作温度:-10-50度,建议最佳工作温度22+-5度,湿度:5%-90%,无冷凝


VIDEO输入节点

  • 输入数量:一台VIDEO输入节点支持16路模拟复合视频输入
  • 输入接口:BNC接口
  • 输入格式:PAL、NTSC或SECAM
  • 输入分辨率:PAL 720×576;NTSC 720×480
  • 输出接口:2个RJ45接口
  • 总线带宽:2个1000Mbps千兆以太网口
  • 视频编码:H.264、MPEG-4/2、MJPEG
  • 运行环境:工作温度:-10-50度,建议最佳工作温度22+-5度,湿度:5%-90%,无冷凝

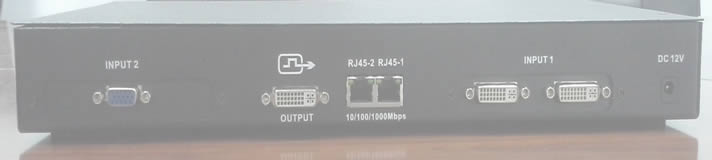

RGB+SDI输入节点

  • 输入数量:一个RGB模块支持2路VGA/DVI/HDMI/YCRCB输入;一个SDI模块支持2路SD/HD/3G-SDI输入
  • 输入接口:DVI-I接口,适合数字和模拟,包括DVI-D和HD15适配器;BNC接口
  • 输入格式:具有任何同步类型的RGB、RGBHV、RGBs、RGsB,分量视频YUV、YPbPr、YCbCr,数字DVI信号、HDMI信号;支持SD/HD/3G-SDI标准 SMPTE 259M, SMPTE 292M和 SMPTE 424M信号
  • 输入分辨率:支持640×480~1920×1200;高清分量576p@50Hz、480p@60Hz、720p@60Hz、1080i@50/60Hz、1080p@30/50/60Hz
  • 输出接口:2个RJ45接口
  • 总线带宽:2个1000Mbps千兆以太网口
  • 视频编码:H.264、MPEG-4/2、MJPEG
  • 运行环境:工作温度:-10-50度,建议最佳工作温度22+-5度,湿度:5%-90%,无冷凝


SDI+VIDEO输入节点

  • 输入数量:一个SDI模块支持2路SD/HD/3G-SDI输入;一个VIDEO模块支持8路模拟复合视频输入
  • 输入接口:BNC接口
  • 输入格式:支持SD/HD/3G-SDI标准 SMPTE 259M, SMPTE 292M和 SMPTE 424M信号;PAL、NTSC或SECAM
  • 输入分辨率:支持720p、1080i、1080p@30/50/60Hz;PAL 720×576;NTSC 720×480
  • 输出接口:2个RJ45接口
  • 总线带宽:2个1000Mbps千兆以太网口
  • 视频编码:H.264、MPEG-4/2、MJPEG
  • 运行环境:工作温度:-10-50度,建议最佳工作温度22+-5度,湿度:5%-90%,无冷凝


RGB+VIDEO输入节点

  • 输入数量:一个RGB模块支持2路VGA/DVI/HDMI/YCRCB输入;一个VIDEO模块支持8路模拟复合视频输入
  • 输入接口:DVI-I接口,适合数字和模拟,包括DVI-D和HD15适配器;BNC接口
  • 输入格式:具有任何同步类型的RGB、RGBHV、RGBs、RGsB,分量视频YUV、YPbPr、YCbCr,数字DVI信号、HDMI信号;PAL、NTSC或SECAM
  • 输入分辨率:支持640×480~1920×1200;高清分量576p@50Hz、480p@60Hz、720p@60Hz、1080i@50/60Hz、1080p@30/50/60Hz;PAL 720×576;NTSC 720×480
  • 输出接口:2个RJ45接口
  • 总线带宽:2个1000Mbps千兆以太网口
  • 视频编码:H.264、MPEG-4/2、MJPEG
  • 运行环境:工作温度:-10-50度,建议最佳工作温度22+-5度,湿度:5%-90%,无冷凝

点击下载完整EV9000系列产品资料_FAQ

Q: 为什么要使用分布式拼接系统

我想要的显控系统,我们希望:
1)能长距离传输的,跨地点、跨楼层、跨显示墙多系统互动统一指挥调度管理;
2)能实现信号源共享显示、异地调用显示;
3)没有外置拼接控制器存在;
4)没有高清解码器与网络数字矩阵;
5)没有冗长昂贵的DVI/HDMI/VGA线材及信号延长设备;
6)没有复杂多样外围设备(如矩阵)的系统架构;
... ...

Q: 易拼接(EVWALL)分布式系统开启新篇章

EVWall分布式处理器系统通常由以下四个部分组成:
1、信号源输入节点——负责采集各种接口类型信号进行数据编码在以太网上传输IP流;
2、显示输出处理器——进行IP流数据解码和图像显示;
3、网络交换机——是整套系统的数据交换核心;
4、管理控制软件——安装在用户控制电脑上,对各个输入、输出节点处理器图像显示进行实时管理与控制;
