EV6800小间距LED系统

“evwall专门针对高清小间距LED(P0.8/P1.2/P1.5/P1.6/P1.8/P1.9/P2/P2.5等)显示屏拼接图像显示特性,全新推出EV6800系列多屏处理器系统,采用NVIDIA或AMD(ATI)专业GPU图形处理器技术,世界级性能与最高图像质量便融汇在一块高性能而节能的显卡当中;自适应垂直同步技术,以消除帧速率卡顿和屏幕撕裂效果;相比传统的DLP/MPDP/LCD拼接墙,相同大小的图像输出分辨率可以驱动数倍面积的小间距Led拼接墙,需要显示更多类型和数量的图像窗口,EV 6800系列可以实现单头输出高达128层的图像自由叠加,满足各类复杂场合的应用显示。

evwall的EV6800多屏处理器系统匹配小间距LED大屏的解决方案,完美解决捆扰各小间距LED屏厂商、集成商的小间距LED大屏幕图像显示最合适的应用方案。evwall并不依赖于某一种显示技术,而是通过行业解决方案,将用户纷繁复杂的信息以灵活、集中、智能的方式呈现出来,提升客户营运管理、生产调度、辅助决策的效率和能力。




evwall的EV6800系列多屏处理器系统的DVI输出分辨率是与LED大屏物理分辨率点对点驱动显示,画面清晰度高、图像不丢帧、色彩更艳丽,真正无缝、无分隔、无黑线的清晰锐丽显示,呈现完美视觉效果;顶级的图像质量,驱动小间距LED显示产品,画面细腻清晰,无颗粒感,色彩更艳丽,实现真正无缝显示;以及全屏色彩一致性,有效消除马赛克现象,观看效果更佳;体验业内最佳的画质、锐度。

EV6800完全支持实时播放超高清1080P、2K、3K、4K(3840*2160)、4Kx2K等视频源,支持丰富的信号源输入,如数字IPC视频流、电脑PC网络桌面信号、网络超高分辨率GIS/SCADA/SIG/GPS等矢量图、DVI/HDMI/VGA/YPBPR、SD/HD/3G-SDI、CVBS复合视频等信号源输入显示,信号窗口任意缩放、跨屏漫游、叠加分割等显示;支持对信号源提前预览信号图像以及回显LED大屏上图像内容监播功能。evwall显示应用管理系统可让用户轻松实现用户、设备、信号源、窗口、模式和预案等管理。。

可让用户通过平板电脑即可对小间距LED显示系统实现模式预览、窗口的缩放与移动、关闭整屏窗口、整屏开关机、模式的筛选过滤、模式切换、关闭单个窗口、扩展窗口、模式区的翻页滚动等功能;可让用户轻松实现文字、图片、表格、矢量图片、GIS/PGIS/GPS地图、SCADA/DCS/SIG/EMCS/TDMS等矢量图、动态图标、视频、动画、声音、矢量标注等在高分辨率的屏幕上进行动态播放和翻页切换。


分布式处理器系统不仅颠覆了传统图像拼接控制器产品方案的最佳替代应用方案,其更具有将最前沿的网络技术、多媒体、信息网络共享技术、最新的信息化理念:云概念、物联网、移动互联网、实时信息网络与传统的大屏专业视听系统完美融合的创新特征。

广泛应用于智慧城市、公安、交通、电力、水利、国防、能源、政府等行业,完美解决视频调度指挥中心显示墙与决策室、分析调研室、会商室等显示墙之间的全屏信息同步显示,有利于决策室领导决策指挥、调度、同墙多模观演,有助于控制中心人员接受指令、准确判断,同时真正意义上做到前端信号系统、显示系统、控制系统、决策机构互相调度与备份。



智能交通行业三网融合显示应用




电力行业配网自动化显示应用





智慧城市项目应用


    高效、高品质的图像缩放技术

  • 采用NVIDIA(AMD)图形处理器(GPU)的并行计算能力,结合了高清视频解码加速和后处理功能,先进的时间抗锯齿 (TXAA) 与快速近似抗锯齿 (FXAA),可以提供前所未有的画面清晰度、流畅的视频、准确的色彩与影片和视频内容的精确图像缩放;在保持画面清晰的情况下,把高分辨率影片和视频缩小到低分辨率清晰显示;在保持图像细节的情况下,还可提供视频的放大清晰显示;通过边缘增强技术,在线条和对象周围提供较高的对比度使影片图像更清晰,有效消除锯齿边缘及马赛克。
  • 特别适用于高清LED小间距大屏图像显示应用方案,点对点驱动LED显示,画面清晰度高、图像不丢帧、色彩更艳丽,真正无缝、无分隔、无黑线的清晰锐丽显示,呈现完美视觉效果;顶级的图像质量,驱动小间距LED显示产品,画面细腻清晰,无颗粒感,色彩更艳丽,实现真正无缝显示;以及全屏色彩一致性,有效消除马赛克现象,观看效果更佳;体验业内最佳的画质、锐度。
  • 完美解决捆扰各小间距LED屏厂商、集成商的小间距LED大屏幕图像显示最合适的应用方案。EVWALL并不依赖于某一种显示技术,而是通过行业解决方案,将用户纷繁复杂的信息以灵活、集中、智能的方式呈现出来,提升客户营运管理、生产调度、辅助决策的效率和能力。

    网络信号输入

  • 高速普通桌面网络信号输入:支持局域网连接的任何一台图形工作站、计算机(电脑PC)的桌面信号。
  • 网络超高清媒体信号输入:独创的网络超高清片源播放技术,支持超高清片源(1920×1080P、2K(2048×1536)、4K、4K×2K等分辨率片源)经由网络高清媒体服务软件通过网络传送到多屏处理器播放后以超高分辨率图像上显示墙显示。这个网络超高清流媒体文件播放技术的显示效果,与传统的工作站或计算机播放超高清片源后通过VGA\DVI\HDMI\SDI信号采集方式拉伸放大显示相比较,实现前所未有的画面清晰度,图像不丢帧,色彩更艳丽。
  • 网络超高分辨率信号输入:支持局域网连接的图形工作站、计算机(电脑)输出的超高分辨率矢量图像快速显示,完美解决GIS、GPS、SIG、SCADA、DCS、ATS、EMCS、ALI、AVLS、EMS、TMR、DMIS、FAS、GRIDS等系统的显示方案。

  • 数字IPC视频信号输入

  • 支持海量的数字IPC视频信号输入,采用优化的解码算法来解码压缩的视频流信号,能最大限度地利用显示墙控制器系统资源;支持一系列的网络摄像机、NVR/DVR/DVS/NVS及视频综合软件;支持的视频编码标准包括H.264、MPEG-4/2、MJPEG;实现智能化网络视频联动的大屏幕系统调度监控和综合管理显示平台。


  • RGB信号输入(DVI\HDMI\VGA\SDI)

  • 输入数量不限制,海量支持VGA、DVI、HDMI、YCRCB、SD/HD/3G-SDI信号输入。


  • VIDEO视频信号输入

  • 输入数量不限制,采用3D降噪、动态补偿去隔行技术,画面细腻、清晰,有丰富的层次感和真实感;支持PAL\NTCS\SCREM三种制式信号的采集。


DVI输出处理器


规格名称 DVI输出处理器

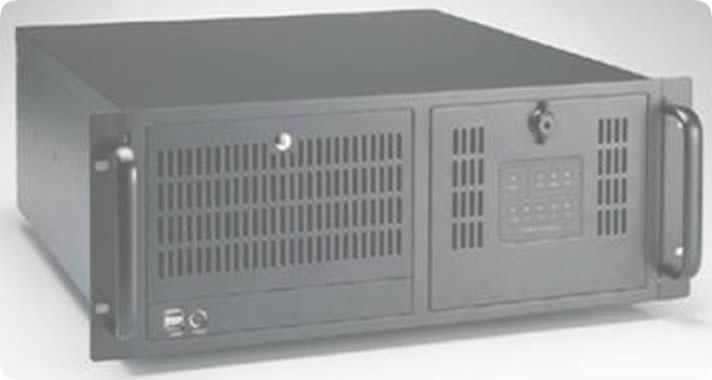

主机箱硬件规格描述
CPU处理器 Intel Xeon 至强E系列多核多线程CPU
系统内存 标准配置8GB,可选8GB以上
扩展插槽 多个PCI Express 3.0 ×16插槽(可增加多个扩展系统机箱N个插槽)
PCI Express交换总线 第三代PCI Express标准,无阻塞架构
硬盘 2个500GB,7200RPM,SATA,1+1相互冗余备份,可选第固态硬盘
光存储 标准DVD-ROM
网络接口 标准的10/100/1000Mbps RJ45接口,可扩展多个网卡
USB输入设备 104键盘,滑轮鼠标
图形卡
显存 每双头图形卡1GB/2GB及以上 DDR5
图形处理器(GPU) NVIDIA(英伟达):GeForce GT 610~GTX Titan Black
CUDA流处理器核心数量 48~2880
全新的抗锯齿技术 FXAA与TXAA抗锯齿功能令锯齿边缘变得光滑,生成优美的光滑线条,闪电般迅速、高质量的抗锯齿技术能够以最高倍速的采样率消除锯齿边缘
自适应垂直同步技术 自适应垂直同步,以消除帧速率迟滞和屏幕撕裂效果
分辨率 数字:每输出640×480到2560×1600
模拟:每输出640×480到2048×1536
色深 每像素32位
输出信号 DVI-I接口,支持单/双链路DVI
汇流排支持 PCI Express3.0
数字IPC流媒体视频输入
IPC输入 数量没有限制
流媒体视频编码标准 H.265、H.264、MPEG-4、MPEG-2、MJPEG
IP流媒体视频分辨率 支持QCIF、CIF、HALFD1、D1、720p、960p、1080p及以上
输入接口 RJ45,千兆以太网口带宽
网络超高清流媒体信号输入
流媒体文件格式 TS、MPG、M2TS、AVI、MOV、MKV、H.264、WMV、RMVB、MP4、VOB/DVD等
视频源分辨率 480p、720i、720p、1080i、1080p、2K、3K、4K、5K、4K×2K等片源分辨率,及其他宣传片、演示片、动态片源分辨率
输入接口 RJ45,千兆以太网口带宽
电脑桌面网络信号输入
输入 计算机、工作站、电脑桌面信号,数量不限制
分辨率 640×480~2560×1600或更高分辨率
刷新率 工作桌面显示刷新速度45帧/秒
输入接口 RJ45,千兆以太网口带宽
网络超高分辨率矢量图信号输入
输入数量 图形工作站与服务器桌面超高分辨率网络矢量信号,数量不限制
超高分辨率 M×N显示墙叠加分辨率点对点显示超高分辨率矢量
行业应用解决方案 完美解决GIS、GPS、SCADA、DCS、SIG、ATS、EMCS、ALI、AVLS、EMS、TMR、DTS、DMIS、FAS等软件系统超高分辨率矢量图像显示(组态软件)
输入接口 RJ45,万兆或者千兆以太网口带宽



SDI输入节点

  • 输入数量:一台SDI输入节点支持4路SD/HD/3G-SDI信号输入
  • 输入接口:BNC接口
  • 输入格式:支持SD/HD/3G-SDI标准 SMPTE 259M, SMPTE 292M和 SMPTE 424M信号
  • 输入分辨率:支持720p、1080i、1080p@30/50/60Hz
  • 输出接口:2个RJ45接口
  • 总线带宽:2个1000Mbps千兆以太网口
  • 视频编码:H.264、MPEG-4/2、MJPEG
  • 运行环境:工作温度:-10-50度,建议最佳工作温度22+-5度,湿度:5%-90%,无冷凝


DVI/HDMI/VGA输入节点

  • 输入数量:一台DVI/HDMI/VGA输入节点支持4路VGA/DVI/HDMI/YCRCB输入
  • 输入接口:DVI-I接口,适合数字和模拟,包括DVI-D和HD15适配器
  • 输入格式:具有任何同步类型的RGB、RGBHV、RGBs、RGsB,分量视频YUV、YPbPr、YCbCr,数字DVI信号、HDMI信号;
  • 输入分辨率:支持640×480~1920×1200;高清分量576p@50Hz、480p@60Hz、720p@60Hz、1080i@50/60Hz、1080p@30/50/60Hz;
  • 像素率:数字165MHz
  • 色彩深度:每像素16位、24位、32位
  • 输出接口:2个RJ45接口
  • 总线带宽:2个1000Mbps千兆以太网口
  • 视频编码:H.264、MPEG-4/2、MJPEG
  • 运行环境:工作温度:-10-50度,建议最佳工作温度22+-5度,湿度:5%-90%,无冷凝


VIDEO输入节点

  • 输入数量:一台VIDEO输入节点支持16路模拟复合视频输入
  • 输入接口:BNC接口
  • 输入格式:PAL、NTSC或SECAM
  • 输入分辨率:PAL 720×576;NTSC 720×480
  • 输出接口:2个RJ45接口
  • 总线带宽:2个1000Mbps千兆以太网口
  • 视频编码:H.264、MPEG-4/2、MJPEG
  • 运行环境:工作温度:-10-50度,建议最佳工作温度22+-5度,湿度:5%-90%,无冷凝


RGB+SDI输入节点

  • 输入数量:一个RGB模块支持2路VGA/DVI/HDMI/YCRCB输入;一个SDI模块支持2路SD/HD/3G-SDI输入
  • 输入接口:DVI-I接口,适合数字和模拟,包括DVI-D和HD15适配器;BNC接口
  • 输入格式:具有任何同步类型的RGB、RGBHV、RGBs、RGsB,分量视频YUV、YPbPr、YCbCr,数字DVI信号、HDMI信号;支持SD/HD/3G-SDI标准 SMPTE 259M, SMPTE 292M和 SMPTE 424M信号
  • 输入分辨率:支持640×480~1920×1200;高清分量576p@50Hz、480p@60Hz、720p@60Hz、1080i@50/60Hz、1080p@30/50/60Hz
  • 输出接口:2个RJ45接口
  • 总线带宽:2个1000Mbps千兆以太网口
  • 视频编码:H.264、MPEG-4/2、MJPEG
  • 运行环境:工作温度:-10-50度,建议最佳工作温度22+-5度,湿度:5%-90%,无冷凝


SDI+VIDEO输入节点

  • 输入数量:一个SDI模块支持2路SD/HD/3G-SDI输入;一个VIDEO模块支持8路模拟复合视频输入
  • 输入接口:BNC接口
  • 输入格式:支持SD/HD/3G-SDI标准 SMPTE 259M, SMPTE 292M和 SMPTE 424M信号;PAL、NTSC或SECAM
  • 输入分辨率:支持720p、1080i、1080p@30/50/60Hz;PAL 720×576;NTSC 720×480
  • 输出接口:2个RJ45接口
  • 总线带宽:2个1000Mbps千兆以太网口
  • 视频编码:H.264、MPEG-4/2、MJPEG
  • 运行环境:工作温度:-10-50度,建议最佳工作温度22+-5度,湿度:5%-90%,无冷凝


RGB+VIDEO输入节点

  • 输入数量:一个RGB模块支持2路VGA/DVI/HDMI/YCRCB输入;一个VIDEO模块支持8路模拟复合视频输入
  • 输入接口:DVI-I接口,适合数字和模拟,包括DVI-D和HD15适配器;BNC接口
  • 输入格式:具有任何同步类型的RGB、RGBHV、RGBs、RGsB,分量视频YUV、YPbPr、YCbCr,数字DVI信号、HDMI信号;PAL、NTSC或SECAM
  • 输入分辨率:支持640×480~1920×1200;高清分量576p@50Hz、480p@60Hz、720p@60Hz、1080i@50/60Hz、1080p@30/50/60Hz;PAL 720×576;NTSC 720×480
  • 输出接口:2个RJ45接口
  • 总线带宽:2个1000Mbps千兆以太网口
  • 视频编码:H.264、MPEG-4/2、MJPEG
  • 运行环境:工作温度:-10-50度,建议最佳工作温度22+-5度,湿度:5%-90%,无冷凝

点击下载完整EV6800系列产品资料_FAQ

Q: 为什么要使用分布式拼接系统

我想要的显控系统,我们希望:
1)能长距离传输的,跨地点、跨楼层、跨显示墙多系统互动统一指挥调度管理;
2)能实现信号源共享显示、异地调用显示;
3)没有外置拼接控制器存在;
4)没有高清解码器与网络数字矩阵;
5)没有冗长昂贵的DVI/HDMI/VGA线材及信号延长设备;
6)没有复杂多样外围设备(如矩阵)的系统架构;
... ...

Q: 易拼接(EVWALL)分布式系统开启新篇章

EVWall分布式处理器系统通常由以下四个部分组成:
1、信号源输入节点——负责采集各种接口类型信号进行数据编码在以太网上传输IP流;
2、显示输出处理器——进行IP流数据解码和图像显示;
3、网络交换机——是整套系统的数据交换核心;
4、管理控制软件——安装在用户控制电脑上,对各个输入、输出节点处理器图像显示进行实时管理与控制;
